Как выбрать правильный вакуумный подъёмник для стекла для производства ИГУ

Вакуумный подъёмник для стекла не следует выбирать только по максимальной грузоподъёмности.

Начните с самого тяжёлого готового стеклопакета, затем проверьте его габариты, центр тяжести, состояние поверхности и требуемое перемещение. Короткая, но тяжёлая панель и длинный узкий ИГУ могут потребовать разного расположения присосков, даже если их общий вес схож.

Среда подъёма тоже важна. Перемещение стекла между двумя машинами внутри завода отличается от поворота большой панели, загрузки стеллажа или установки стекла на открытом воздухе.

Начните с фактического готового стекла

Первое число, которое нужно поставщику, — это не длина стекла. Это проверенный вес полной нагрузки.

Для предварительной оценки на раннем этапе обычное стекло часто рассчитывается примерно как 2,5 кг на квадратный метр на каждый миллиметр толщины стекла. Для ИГУ добавьте толщину каждого стеклянного листа, но не ширину воздушной или газовой полости.

Это остается оценкой. Межслойные пленки ламинированного стекла, рамы, крепления и другие компоненты могут добавлять вес. Используйте подтвержденную спецификацию продукта перед выбором безопасной рабочей нагрузки.

Не выбирайте подъемник, чья заявленная грузоподъемность почти идентична самому тяжелому листу. Поставщик должен рассмотреть полное применение и подтвердить подходящую модель и конфигурацию.

Управление по охране труда Великобритании рекомендует испытывать вакуумные подъемные насадки как полную сборку на материале, который они будут фактически поднимать. Это более значимо, чем испытание только присоски на идеальном лабораторном стекле.

Размеры листа влияют на раскладку присосков

Вес сам по себе не описывает, насколько стабильным будет стекло во время перемещения.

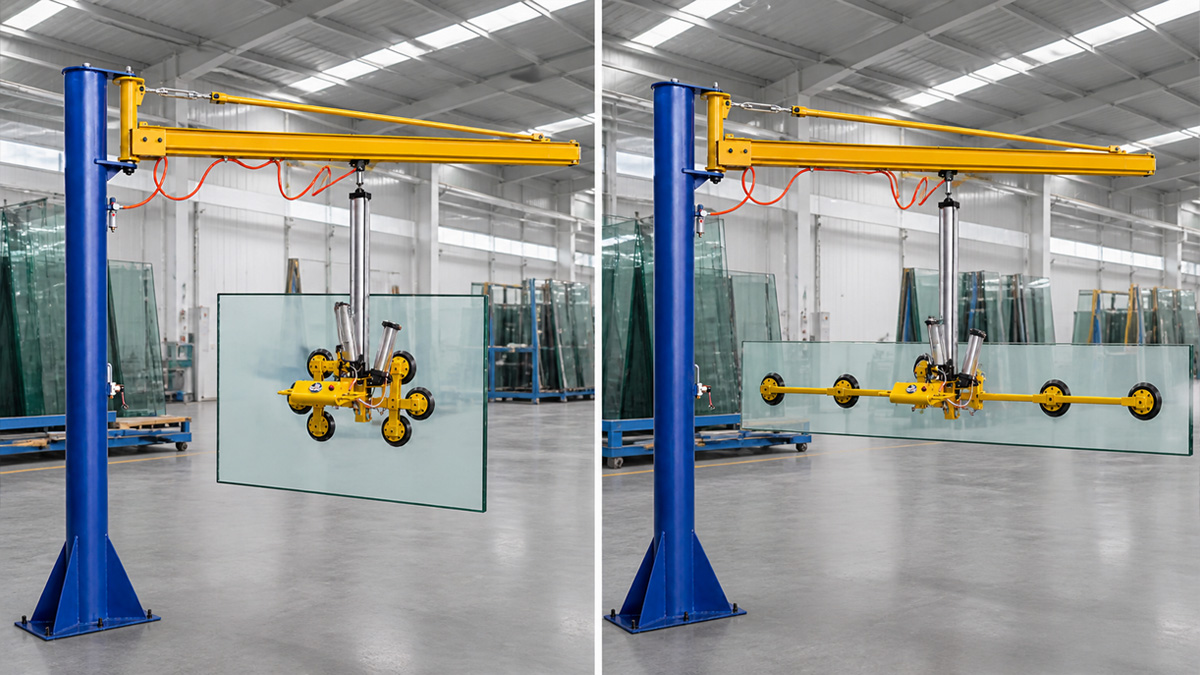

Длинный лист может изгибаться или отслаиваться от внешних присосков, если рама слишком узкая. Маленький лист может не покрывать каждую присоску на большой подъемной раме. Неправильное стекло может потребовать изоляции или перемещения отдельных присосков.

Перед запросом котировки укажите:

• Минимальные, типичные и максимальные размеры стекла

• Общий вес стекла

• Двух- или трехкамерная конструкция

• Горизонтальное или вертикальное начальное положение

• Требуемая высота подъема

• Требуемый поворот и наклон

• Расстояние между точками захвата и размещения

Поставщик должен показать, где подушки будут контактировать с вашими самыми большими и самыми маленькими стеклопакетами.

Количество присосок не следует выбирать с помощью простого расчета «килограммов на присоску». Диаметр подушки, расстояние между ними, уровень вакуума, ориентация стекла и конструкция рамы — все это влияет на всю систему подъема.

Убедитесь, что поверхность может удерживать надёжный вакуум

Вакуумные присоски требуют чистой, гладкой и достаточно герметичной контактной зоны.

Пыль, вода, масло, упаковочная плёнка и повреждённые резиновые уплотнители могут вызывать утечку. Некоторые защитные плёнки могут казаться прочно прикреплёнными к стеклу, но могут отделяться от панели под нагрузкой.

Текущее руководство Wirth по стеклоподъёмникам OKTOPUS гласит, что их присоски должны быть чистыми, воздухонепроницаемыми и свободными от защитной плёнки. Требования различаются в зависимости от машины, поэтому уточните состояние для конкретного приобретаемого подъёмника.

Стекло с покрытием, текстурой, изогнутое или узорчатое требует особого внимания. Не предполагайте, что присоска, подходящая для плоского флоат-стекла, может безопасно поднимать любой декоративный или покрытый продукт.

Отправьте поставщику образец или организуйте испытание подъёма, если поверхность отличается от обычного плоского стекла.

Смотрите дальше вакуумного насоса

Насос создаёт вакуум, но безопасность системы также зависит от того, что происходит после начала падения давления.

В зависимости от применения и местных требований важные функции могут включать:

• Независимые вакуумные контуры

• Вакуумный резервуар

• Чётко видимый манометр

• Звуковые и визуальные предупреждения о низком вакууме

• Автоматический перезапуск насоса

• Индикатор состояния батареи

• Обратные клапаны

• Защищенные шланги и соединения

Двухконтурный вакуумный подъемник обеспечивает дополнительную избыточность, если машина и применение спроектированы для этого. Однако два ряда присосков не следует автоматически считать двумя независимыми контурами. Необходимо проверить трубопроводы, клапаны, резервуары и систему мониторинга.

HSE также рекомендует, чтобы механизированные подъемные приспособления обеспечивали четкую индикацию вакуума и соответствующие предупреждения. Всегда следуйте инструкциям производителя оборудования и требованиям безопасности, действующим в стране использования.

Определите, какие движения оператору действительно нужны

Вращение и наклон могут значительно сократить ручную обработку, но они должны соответствовать реальному рабочему процессу.

Заводу может потребоваться:

• Поднять стекло вертикально со стеллажа

• Повернуть его на 90 градусов

• Уложить горизонтально на обрабатывающий стол

• Повернуть панель для осмотра

• Переместить готовый стеклопакет на разгрузочный стеллаж

Если оператор регулярно перемещается между вертикальным и горизонтальным положениями, стеклоподъёмник с поворотом и наклоном более практичен, чем базовая подъёмная рама.

Проверьте, являются ли эти движения ручными, пневматическими или электрическими. Также уточните, как стекло фиксируется во время поворота и сколько зазора требуется оборудованию.

…Вакуумный подъёмник для стекла с присосками JINJIYE предлагает настраиваемые варианты подъёма, поворота и расположения присосок. Окончательная спецификация должна выбираться в соответствии со стеклом заказчика, а не копироваться из стандартного изображения продукта.

Выберите между стационарным подъёмником и мобильной машиной

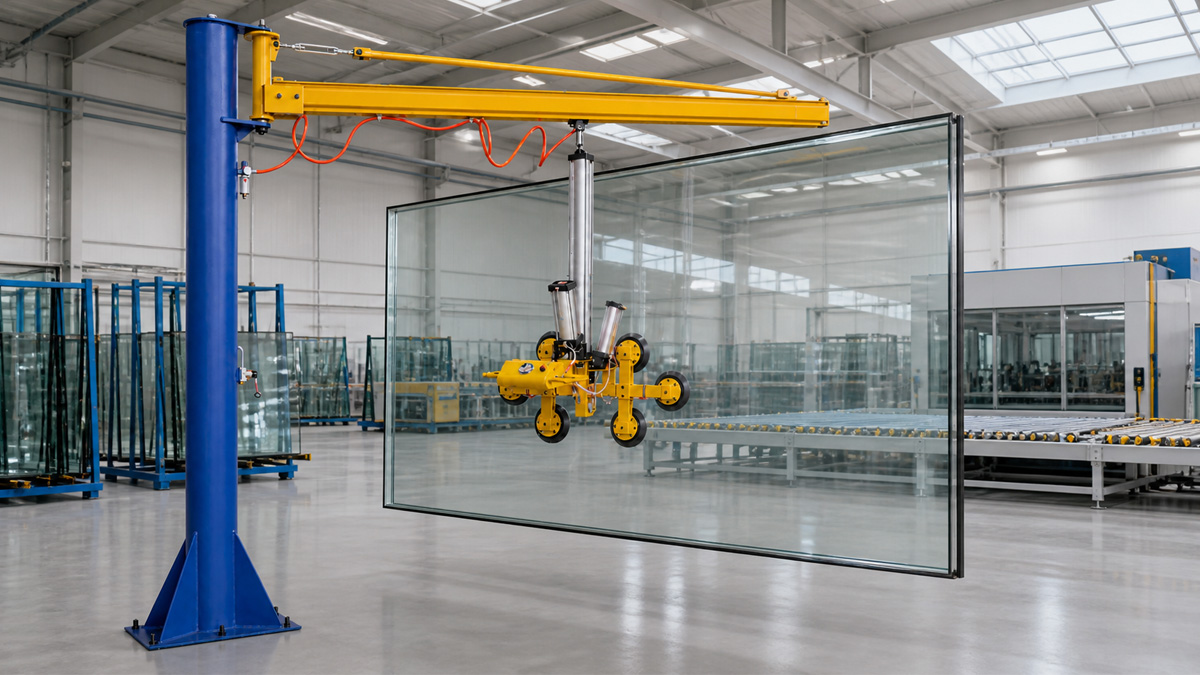

Стеклоподъёмник на колонне или кран-балке хорошо работает, когда точки захвата и размещения находятся в пределах определённой заводской зоны. Его можно установить рядом с раскройным столом, моечной машиной, линией ламинирования или стеллажом для готового стекла.

Мобильный многофункциональный вакуумный подъёмник для изоляционного стекла больше подходит, когда оператору необходимо перемещаться между несколькими станциями.

Ни одна из конструкций не является автоматически лучшей.

Стационарная система обычно обеспечивает предсказуемый рабочий процесс, в то время как мобильная машина предлагает большую гибкость. Сравните состояние пола, ширину проходов, радиус поворота, зазоры в дверях и требования к зарядке или подаче воздуха.

Заводы, планирующие более масштабную модернизацию перегрузочных операций, могут также ознакомиться с полным ассортиментом оборудования для загрузки и разгрузки стекла…

Протестируйте самую сложную панель перед покупкой

Демонстрация поставщика с использованием небольшого чистого листа флоат-стекла не доказывает, что подъёмник подходит для вашего производства.

Протестируйте самую тяжёлую, самую большую и самую неудобную стандартную панель. Во время теста проверьте:

• Время, необходимое для достижения рабочего вакуума

• Стабильность давления в неподвижном состоянии

• Предупреждающие и резервные функции

• Контакт подушки на каждой области

• Стабильность стекла при ускорении и остановке

• Контроль вращения и наклона

• Точность при размещении стекла

• Видимость и доступ оператора

Путь перемещения должен оставаться свободным, и люди не должны стоять под или в пределах возможной зоны падения подвешенного груза.

Короткая проверка перед сменой имеет значение

Даже правильно выбранный подъёмник может стать небезопасным, если подушки, шланги или предупреждающие устройства повреждены.

Перед первым подъёмом обученный оператор должен проверить машину в соответствии с её руководством. Типичные пункты проверки включают:

• Присоски чистые, сухие и неповреждённые

• Шланги и соединения не имеют видимых повреждений

• Вакуумные манометры и предупреждения работают

• Аккумулятор или подача воздуха готовы

• Механизмы вращения и фиксации работают корректно

• Поверхность контакта стекла чистая

• Нагрузка соответствует утверждённому применению

• Маршрут перемещения и зона размещения понятны

Любая аномальная потеря вакуума должна быть расследована до продолжения производства.

Часто задаваемые вопросы

Какой вакуумный подъёмник для стекла какой грузоподъёмности мне нужен?

Начните с подтвержденного веса самого тяжелого готового блока, затем укажите производителю размеры стекла, ориентацию и необходимые перемещения. Не выбирайте оборудование только по весу.

Может ли вакуумный подъемник обрабатывать стеклопакеты?

Да, если подъемник спроектирован и испытан на вес, размеры, поверхность и направление перемещения блока. Готовые стеклопакеты могут быть тяжелее и более гибкими, чем одиночный лист стекла.

Могут ли те же присоски поднимать низкоэмиссионное или покрытое стекло?

Возможно, но это необходимо подтвердить. Покрытие, текстура поверхности, защитная пленка и одобренная сторона контакта могут повлиять на герметизацию присоски или защиту поверхности.

Необходима ли двойная вакуумная система?

Она может быть обязательной или настоятельно рекомендованной для определенных применений, особенно при подъеме с высоким риском или на строительной площадке. Правильная конструкция зависит от задачи и применимых требований безопасности.

Как часто следует проверять присоски?

Операторы должны осматривать их перед использованием и соблюдать график технического обслуживания производителя. Повреждённые, затвердевшие или загрязнённые присоски не должны оставаться в эксплуатации.

Выберите подъёмник вокруг стекла и рабочий процесс

Лучший вакуумный подъёмник для стекла — это не обязательно модель с наибольшим числом, указанным в её характеристиках.

Это машина, которая может безопасно управлять вашими фактическими размерами стекла, поддерживать надёжный вакуум на реальной поверхности и размещать каждую панель там, где требует следующий этап производства.

Отправьте JINJIYE конструкцию стекла, минимальные и максимальные размеры, проверенный вес, позицию захвата, позицию размещения и планировку цеха. Это позволяет настроить подъёмную раму, присоски и функции перемещения под конкретную задачу.
