Вакуумный стеклоподъёмник с шарнирной стрелой

Преимущества продукта

Грузоподъёмность 400 кг: Поддерживает стеклянные грузы массой до 400 кг, снижая необходимость ручного подъёма при перемещении панелей между стеллажами и обрабатывающими станциями.
Гибкая шарнирная стрела: Шарнирная стрела позволяет захватывать, перемещать и позиционировать стекло в пределах рабочей зоны, помогая операторам перемещать панели вокруг рабочего места.
Управление через ПЛК и сенсорный экран: Сочетает управление через ПЛК с сенсорным интерфейсом, предоставляя операторам доступ к настроенным функциям и рабочим параметрам станка.
Поворот на 360° и наклон на 90°: Поддерживает изменение ориентации стекла при загрузке, разгрузке и укладке, помогая согласовать положение панели со следующим этапом обработки.
Диапазон толщины стекла 1–40 мм: Подходит для стекла толщиной от 1 до 40 мм; при выборе конфигурации учитываются размеры панелей, масса и совместимость вакуумных присосок.

Связаться сейчас Электронная почта Телефон WhatsApp

информация о продукте

Подробная информация о продукте

JINJIYE JJY-GA400 — это вакуумный подъёмник для стекла со шарнирной стрелой, предназначенный для заводской погрузки, разгрузки и перемещения стекла. Он сочетает вакуумную присоску с шарнирной подъёмной стрелой для поддержки панели при её перемещении между позициями захвата и укладки.

Машина имеет номинальную грузоподъёмность 400 кг и диапазон толщины стекла 1–40 мм. Управление на базе ПЛК и сенсорный интерфейс обеспечивают доступ к настроенным рабочим функциям.

Захват и перемещение стекла

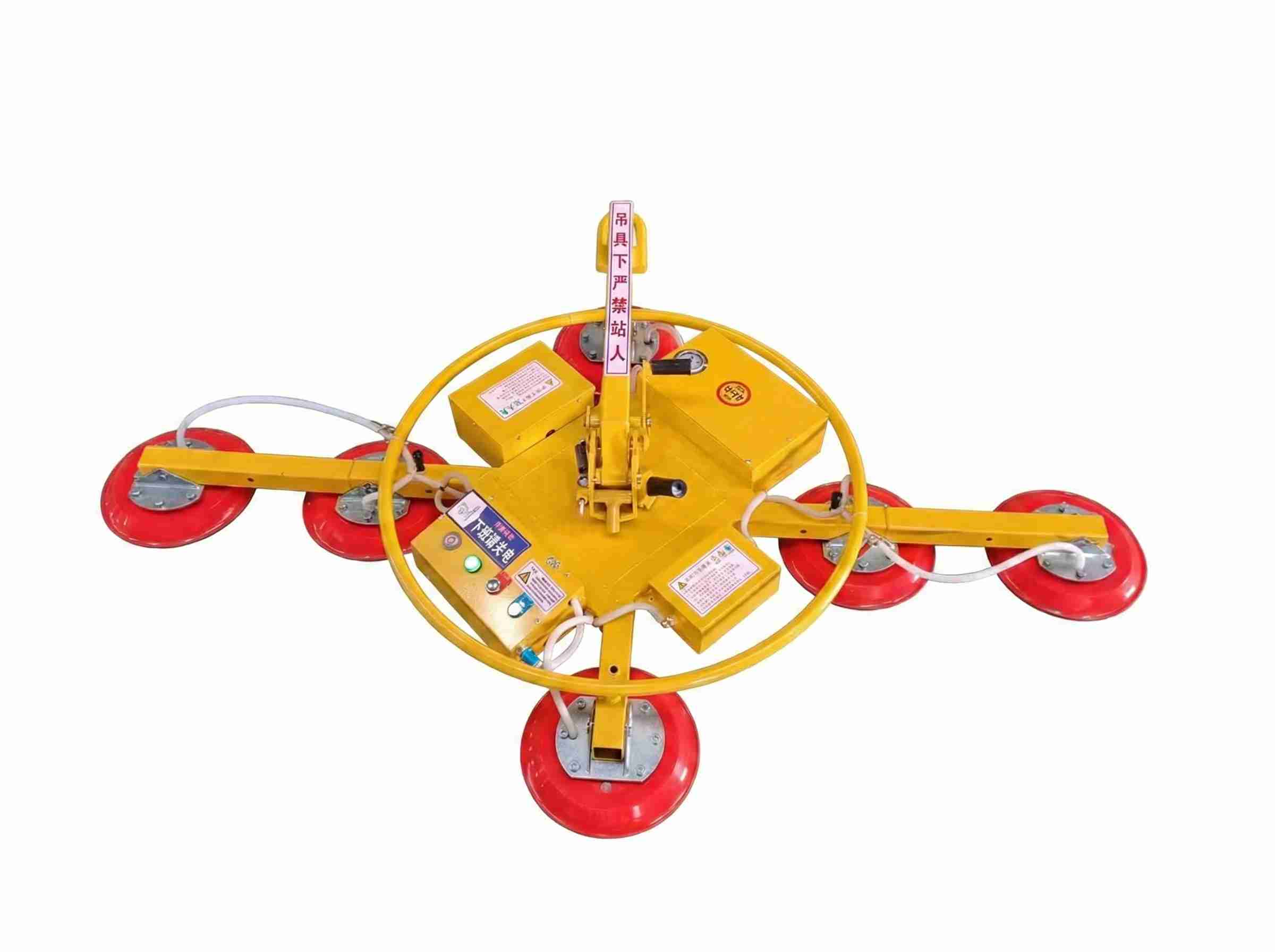

Присоска захватывает поверхность стекла, а шарнирная стрела обеспечивает перемещение вокруг рабочей зоны.

Рабочий вылет и место установки должны подходить как для стеллажа для стекла, так и для приёмной станции. Необходим достаточный зазор, чтобы вся панель проходила по траектории перемещения.

Поворот, наклон и управление

JJY-GA400 обеспечивает поворот на 360° и наклон на 90° для изменения ориентации стекла во время обработки.

ПЛК и сенсорный экран образуют интерфейс управления машиной. Поставляемая конфигурация должна определять метод управления для каждого движения и функции, доступные оператору.

Совместимость стекла и рабочей станции

При выборе компоновки вакуумных головок важны масса панели, её габариты и контактная поверхность. Самая маленькая панель должна покрывать необходимые присоски, а для более крупных панелей требуется подходящее расстояние между присосками и поддержка.

Для стекла с покрытием, текстурированного или покрытого плёнкой необходимо подтвердить совместимость вакуумных присосок с фактической контактной поверхностью.

Технические характеристики

Параметр	Спецификация
Модель	JJY-GA400
Тип машины	Вакуумный стеклоподъёмник с шарнирной стрелой
Номинальная грузоподъемность	400 кг
Диапазон толщины стекла	1–40 мм
Вращение	360°
Угол наклона	90°
Источник питания	220 В / 380 В, 50/60 Гц
Размеры машины	900 × 1200 × 3600 мм
Вес машины	Приблизительно 400 кг
Вакуумная система	Подтвердить в соответствии с конфигурацией

Обсудите вашу рабочую станцию

Отправьте JINJIYE размеры вашего стекла, вес самой тяжелой панели, тип стекла, положение для захвата и положение для размещения. Чертёж цеха с изображением стеллажа и приёмной станции поможет определить необходимый вылет и монтажное пространство.
